24 ~ 72V DC тибы 1т туры вагон балансы авыр электр форклифт моторы
Җитештермә тасвирламасы

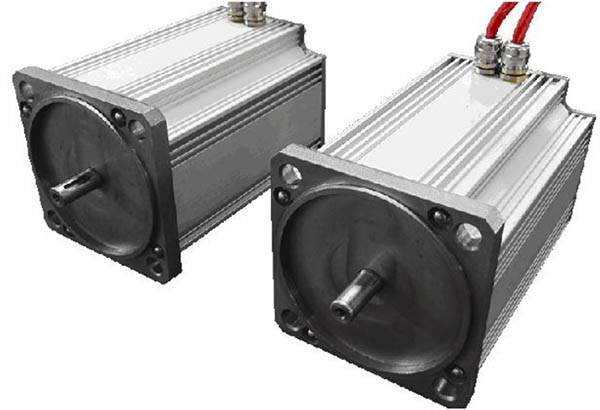

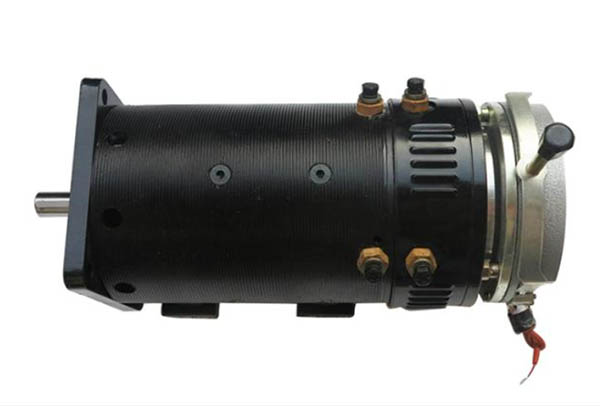

Электр форклифт моторының структурасы эчке яну форклифтына караганда гадирәк.Рәсемдә 1DC тибындагы 1т туры винт балансы авыр электр форклифт моторы күрсәтелә.
Электр вагонының төп төзелеше түбәндәге компонентлардан тора:
1.Энергия берәмлеге: батарея пакеты.Стандарт батарея көчәнеше 24, 30, 48, һәм 72В.
2.Рамка: корыч һәм корыч белән эретеп ябыштырылган рамка.Форклифтның барлык өлешләре диярлек рамкага куелган.Эш вакытында ул төрле йөкләргә дучар була, шуңа күрә ул җитәрлек көч һәм катгыйлыкка ия булырга тиеш.
3. Тапшыру: Моторның көче форклифтның йөртүче тәгәрмәченә бирелә.
4. Руль системасы: форклифтның йөртү юнәлешен контрольдә тоту.
5. Тормоз системасы: форклифт дискны әкренләп туктатыгыз.
6. Мотор һәм электр системасы: Электр системасы моторны төрле компонентлар аша контрольдә тота, башлау, туктату, кире кайтару һәм тизлекне көйләү, һәм нефть насосының моторы яки гидротехник басымы.
XINDA DC мотор каталогы
| XINDADC MOTOR CATALOG | ||
| Бәяләнгән көч | No.к. | Продукция фотосы |
|

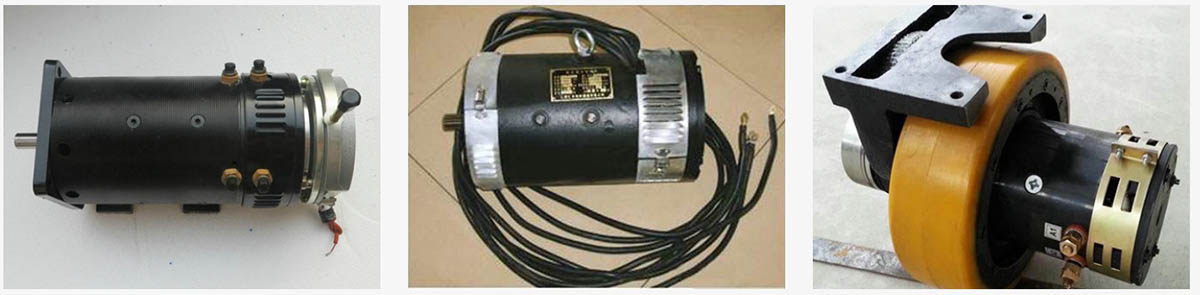

| Электр Форклифт Моторы |  |
|
| Электр моторы | |
| 7КВт | DC Traction Электр моторы 242ZDC 242ZD706H15 |
|
| 5КВт | DC Traction Электр моторы моделе 192ZDC 192ZD525H9 |
|
| 4КВт | DC Traction Электр моторы моделе 170ZDC 170ZD402H2A3 |
|
|
| Электр машинасы өчен DC MOTOR |
|
|
| Электр Форклифт Электр Моторы |
|
|
| Электр Форклифт Электр Моторы |  |
| XINDA DC мотор серияләренең спецификация таблицасы | ||||||||
| Бәяләнгән көч (КВт) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
| Батарея көчәнеше (VDC) | 48/60/72 | 72 | 96/144 | |||||
| Күп тапкырлау | 2.5 | |||||||
| Агымдагы бәя (А) | 73 / 58.4 / 48.7 | 96.8 / 77.5 / 64.5 | 109 / 87.2 / 72.7 | 118 / 94.7 / 78.9 | 138.9 / 111 / 92.5 | 108 | 116 | 116/77 |
| Бәяләнгән момент (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
| Бәяләнгән тизлек (RPM) | 2800 | |||||||
| Пик тизлек (RPM) | 4500 | |||||||
| Эш системасы | S2: 60мин | |||||||
| Изоляция дәрәҗәсе | H | |||||||
| Суыту ысулы | табигый суыту / һаваны суыту | |||||||
| Эффективлык (100% ЙОК) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
| Саклау дәрәҗәсе | IP23 (IP44) | |||||||
| Заявка | аз тизлекле пассажир / логистик транспорт / гольф машинасы / истәлекле машина / полиция вагоны / йөкле машина / юл машинасы һ.б. | |||||||
